​BIM是什么,看看这篇文章就知道了

2024-02-22 20:56 来源:海蔻通 点击:

BIM是什么,看看这篇文章就知道了

很多人不知道BIM是什么,每次听到一系列专有名词,几天下来也都忘了。就小编自己的学习方法来说,刚接触一样新事物,首先和旧事物产生联系性,然后在一定认知基础上继续扩展,学习效果也最好。今天小编从大家熟悉的软件CAD切入,通过比较,相信大家会有点感觉,至少有自己熟悉的领域,不至于无从下手。

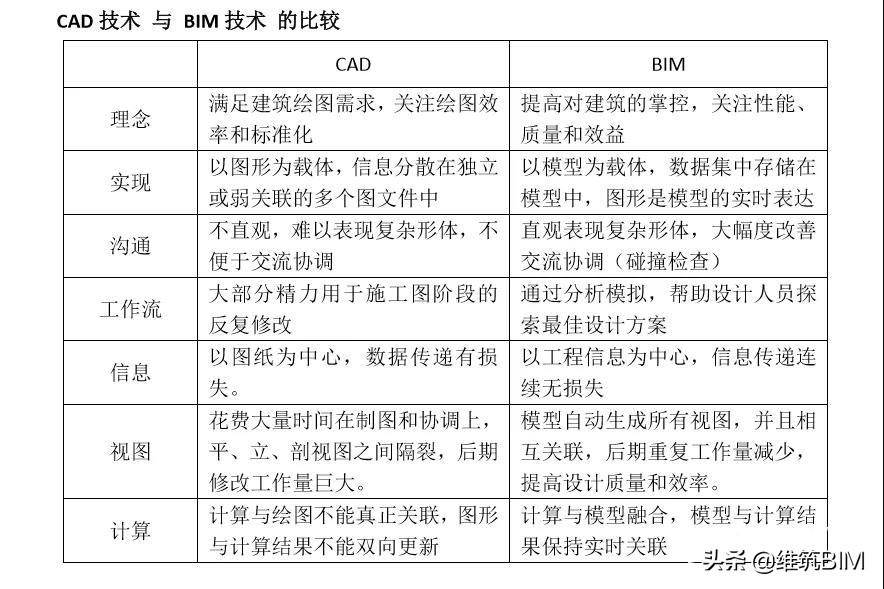

BIM和CAD有什么关系?

BIM 技术是由三维 CAD 技术发展而来,但它的目标比 CAD 更为高远。如果说 CAD 是为了提高绘图效率,BIM 则致力于改善建筑项目全生命周期的性能表现和信息整合。从技术上说,BIM 不是像传统的 CAD 那样,将模型信息存储在相互独立的成百上千的 DWG 文件中,而是用一个模型文件(可看作一个微型的数据库)来存储所有的模型信息。当需要呈现模型信息时,无论是模型的平面图,剖面图还是材料明细表,这些图形或者报表都是从模型文件实时动态生成出来的,可以理解成数据库的一个视图。因此,无论在模型中进行任何修改,所有相关的视图都会实时动态更新,从而保持所有数据一致和最新,根本上消除 CAD 图形修改时版本不一致的现象。

BIM软件有什么优势?

传统的CAD为点、线、面之二维展现,各线条与图形并没有关联性存在,模型是以点与线构成,如数量等有座进阶分析之信息,需要靠人力再进行计算,无法直接从图档中读取,故CAD软件仅是实现计算机辅助绘图的工具。

在【常用的BIM建模软件】中,各对象皆有其独立的属性,且彼此存在关联性,因此程序可以快速地读取如数量、体积等进阶分析所需信息,其信息关联性也维持数据的一致性。此外,在BIM 3D模型视觉展示下,提升设计者的设计可视度,增加与业主及施工厂商间的沟通效率。BIM软件的优势如下:

  一、工程设计具体化:BIM是以3D建模,可将设计方案具体化,减少从2D转换到3D的想象,增加设计可视度,并可使用软件包搭配时程信息进行4D施工动态仿真或以虚拟场景的方式呈现。

二、降低工程风险:在设计者在设计完成之初,尚未实际进入施工阶段之前,就可利用软件包进行如空间冲突等检测,即早发现构件冲突发生点或有错误之处,进行设计修正或者预防性的处理,降低工程风险。

三、对象数量计算:BIM模型可视为一大型数据库,因此用户可直接从模型中读取所需之信息,如门窗数量的计算统计,将其以类似Excel的表格化方式呈现,并可产出材料明细表以*txt档的记事本格式供使用者进行进阶分析使用。

四、资料一致性:建筑信息模型是以参数建模,对象彼此间存在关联性,能自动地使项目的所有信息一致,模型中的任何对象的有所改动都会反馈到整个项目模型档案中,相关对象会连动修正。门是附着于墙面上,若墙移动位置,门的位置会跟着移动。若墙是包围某房间的墙,若墙被删除则房间非闭合空机,将会显示警讯,告知用户有错误发生。

BIM需要应用,需要讨论,更需要有干货,有总结的分享。

五、提升设计效率与质量:基于工程设计具体化能让设计者更能具体呈现其设计构想与概念以及预期完成之成果,与业主及施工单位的沟通更加清楚,减少彼此间数据往返的次数,缩短设计周期,施工单位对设计的误解也会减少,因而提升设计效率与质量。基于对象数量计算的,用户能产出材料明细表进行造价成本估算等进阶设计分析。此外,基于数据一致性,在使用的同时会自动修正与修正之对象相关信息,信息的错误遗失发生机率会大幅度减少,提高了设计质量。

六、参数建模:BIM软件与传统CAD软件最大的差异即为参数建模,模型对象的信息是以属性的方式存于BIM数据库中,故可让使用者直接读取其所需之信息,无须经过人为的判读,减少人为因素产生的错误。

七、工程数据再利用:建筑物信息于施工阶段与营运阶段的信息连接较缺乏,运用BIM模型为一大型数据库的特性,将设计信息完整的保留于建筑模型中,从初期设计时间的构思到详图设计时间的变更都得以保存,除整个工程施工阶段亦可将信息让生命周期中各个阶段使用。

好了,关于BIM和CAD比较就为大家介绍这么多,这是BIM概念系列第一篇, 真心希望文章能够帮到大家!欢迎大家留言讨论和提建议!
