​交流电压在万用表上的符号是什么?如何使用万用表?

2024-02-22 08:54 来源:海蔻通 点击:

交流电压在万用表上的符号是什么?如何使用万用表?

在万用表上,交流电压的符号一般为

ACV

V~。

其中,“

AC

”是交流电的简称,“

V

”是电压的单位符号,由于交流电的波形通常为正弦曲线,所以通常也用“

V

”后面加一个“波浪号(

~

)”来代表交流电电压。

万用表上各种符号代表的意思

万用表,又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表,一般以测量电压、电流和电阻为主要目的。下面,小编以

胜利仪器 Victor VC890D 数字式万用表

来讲解一下万用表上面的各种符号代表的具体意思。

1.电阻:Ω

电阻单位的符号是“Ω”,读作“欧姆”,所以万用表上面通常用欧姆(Ω)来表示电阻挡位。

2.电容:F

电容的单位为F,读作“法拉”,万用一般用“F”来表示测量电容值的挡位。需要注意的是,法拉(F)是一个很大的单位,所以平时使用的都是皮法(pF)、微法(μF)、毫法(mF)等更小的单位。

3.直流电压:DCV或V﹉

直流电,英文为Direct Current,简称DC,所以万用表通常用DCV来表示直流电压,同时,因为直流电需要区分正负极,所以也用符号“

V﹉

”来表示直流电压档。

4.直流电流:DCA或A

电流的单位为

A

,读作“安培”,同直流电压相同,万用表通常用DCA或A﹉来表示直流电流档。

5.交流电流:A~

与前面相同,用“~”来表示交流电,用“A”来表示电流,所以万用表上“A~”表示交流电流档。

6.蜂鸣档、通断档

通断档,也称为蜂鸣档,在部分万用表上,也将蜂鸣档和二极管档合并为一个档。它主要是测试线路通断和线路压降的,是万用表日常使用非常多的一个功能。

7:二极管和三极管档

二极管档和三极管档,在普通万用表中使用得比较少,而且测量的数据相对不是很准确。二极管的档的标志是屋里雪中二极管的符号,三极管档的标志是“hFE”,三极管档配合三极管插孔使用,一般有“E B C E、NPN、PNP”等字样标注。

8.频率:Hz

频率的单位是Hz,读作“赫兹”,万用表通常用Hz来表示频率档,通常频率档与交流电压档合并在一起,利用切换开关“SELECT”来切换显示交流电压和频率。

万用表的简单使用方法

万用表的使用,通常是配合万用表表笔、量程、插孔来使用的:不同的测量场景,需要将万用表的红、黑表笔插入不同的插孔,还要将开关拨至不同挡位,否则可能烧毁万用表的保险甚至损坏万用表。

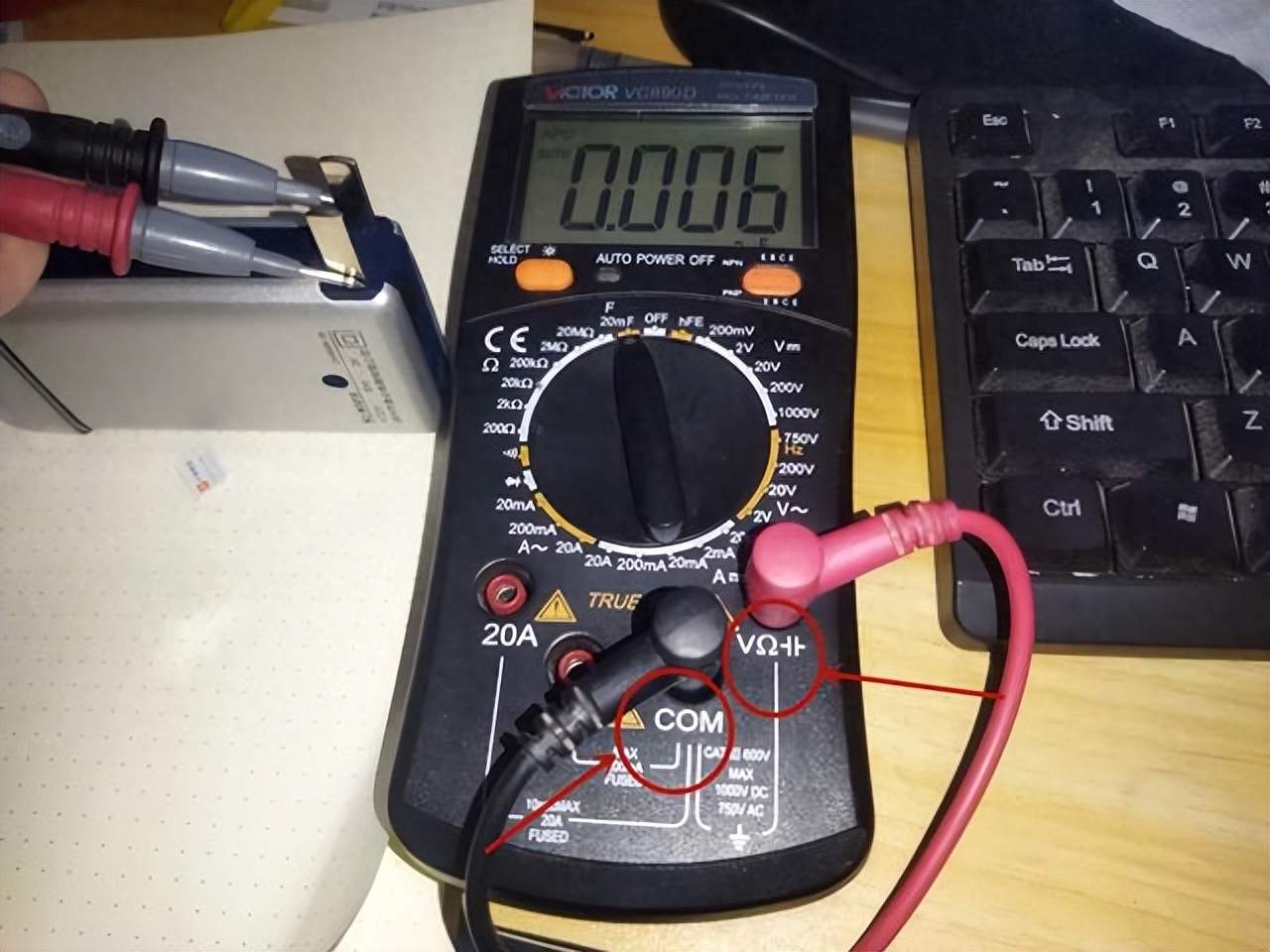

1.测量电压、电阻、电容、频率、通断二极管

测量以上这个数值时,我们将万用表的红表笔插入“V/Ω”孔,黑表笔插入“COM”孔,然后把万用表的开关分别拨至对应的量程范围之内,再将万用表的红黑表笔并联至被测电路中即可。

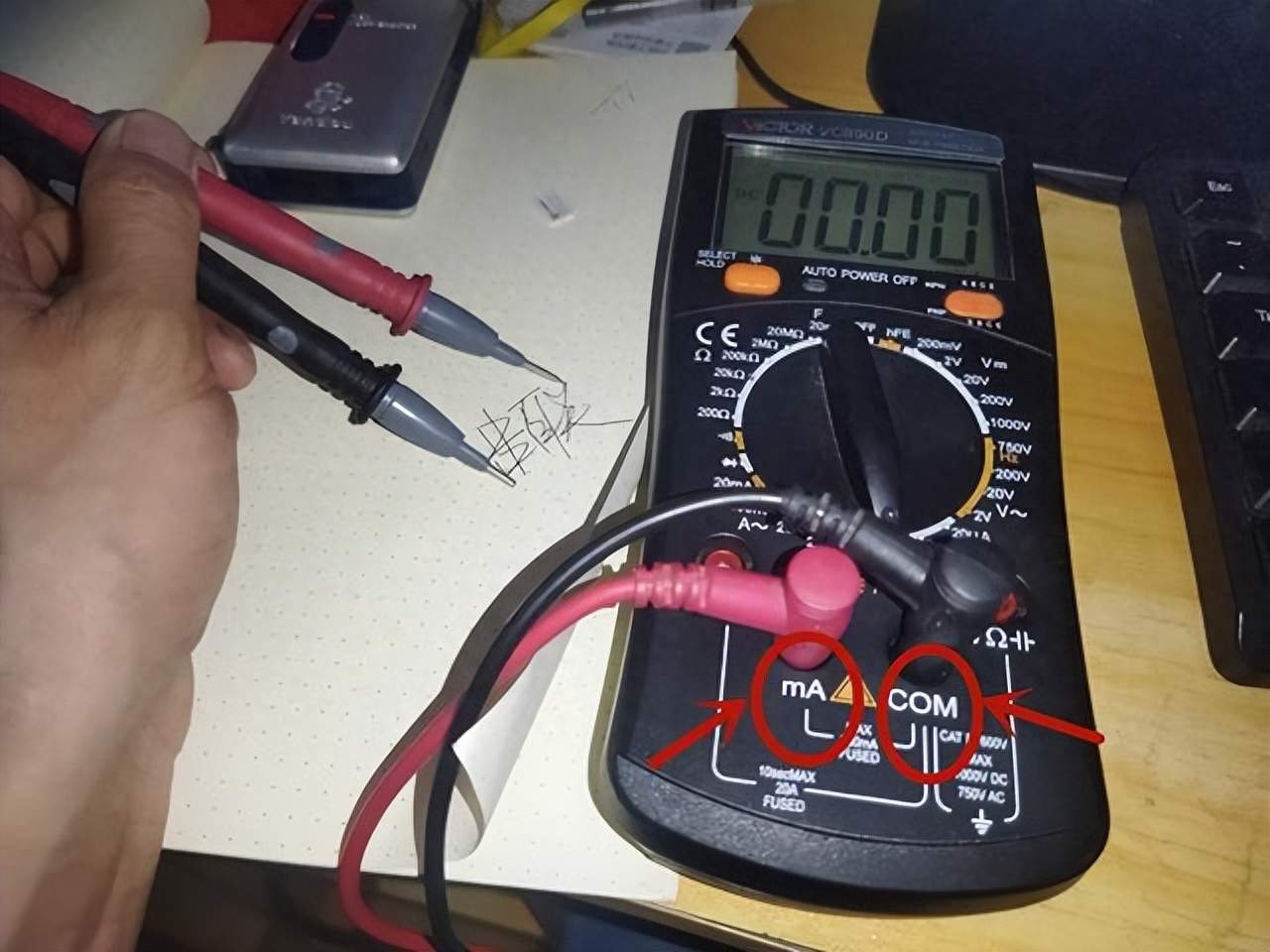

2.测量200mA以内的小电流

无论是直流电还是交流电,只要是电流在200mA以内,首先将黑表笔插入“COM”孔,红表笔插入“mA”孔,然后将开关拨至交流电流或直流电流对应的量程范围内,再将万用表串联至被测电路中,万用表显示的读数即为测量结果。

3.测量20A以内的大电流

与测量200mA以内的电流不同,万用表一般将大于200mA且小于20A的电流测量单独设置红表笔插孔——“20A孔”,黑表依然插入“com”孔,其余操作方法与测量20mA的方法相同。

4.测量三极管的参数

测量三极管的参数比较简单,不需要用到表笔,所以红黑表笔可以插入任意插孔,测量时,将开关拨至三极管档,然后将三极管的三个管脚插入三极管插座中,读取万用表显示的读数即可。

以上就是数字万用表的简单介绍和用法,希望对大家有所帮助。
