​空调出现h6是什么情况(空调出现h6是什么故障怎么解决方法)

2024-02-04 04:29 来源:海蔻通 点击:

空调出现h6是什么情况(空调出现h6是什么故障怎么解决方法)

搞维修已经N多年了,分享下格力H6故障维修方法和原理

1、过零检测电路原理

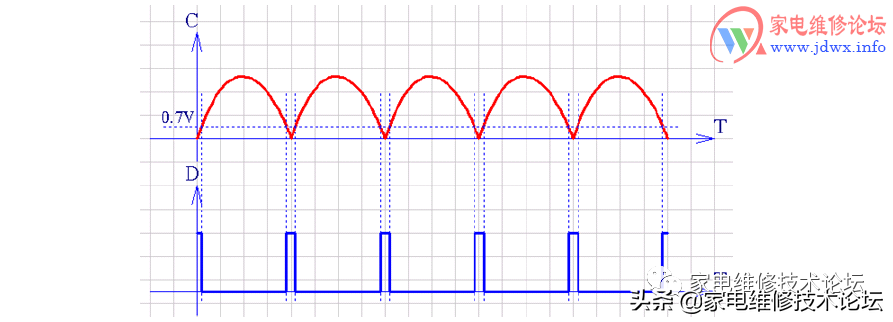

图中D1-D4组成桥式滤波电路,任意一个二极管损坏都会影响正常波形输出。D5击穿会造成直流端与交流端导通无法输出波形(断路会造成整机无电压,不良会造成开一段时间整机断电,有的空调开启几分钟断电就是此二极管不良,此故障不在此次故障范围不多说)。后面尤9013组成的开关电路极少损坏检查注意。过零检测电路故障会造成内风机震动较大,有时能运转很长时间才会报H6,以下是波形图

2、霍尔检测电路

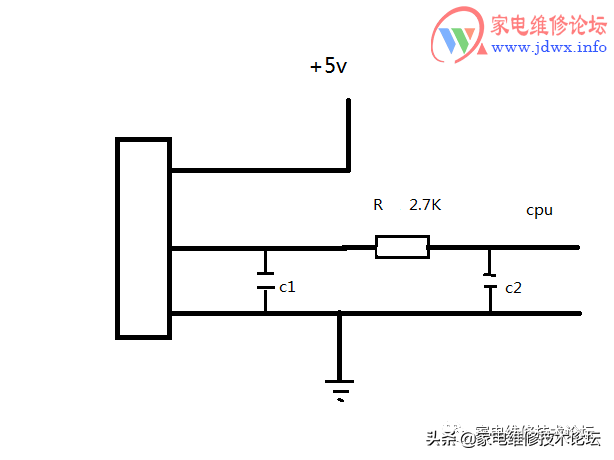

正常霍尔脚会发出4.8V脉冲电压,断开霍尔脚与线路板的连接线,慢慢转动电机可以测出,正常的话就是线路板故障,不正常更换霍尔电机。电机输出正常还是报H6的话检测线路板霍尔检测脚对地电阻大概100K左右,如果偏差较大,重点检测C1.C2,平时维修中C1漏电占很大一部分,固态驱动AQH2223比较简单大家网上查下资料。
