三菱ELENESSA电梯安全回路详解：

轿厢回路：

420-RCE插件A01号线-轿顶急停开关RUN-STOP-轿厢急停STOP-71-RCE插件B01号线-400-RCE插件B04号线-72-安全钳开关SAF-安全窗开关E.EXIT-RCE插件A04号线-73-RHQ插件PA02号线-井道急停STOP-层站检修盒急停STOP-RHQ插件PB02号线-74

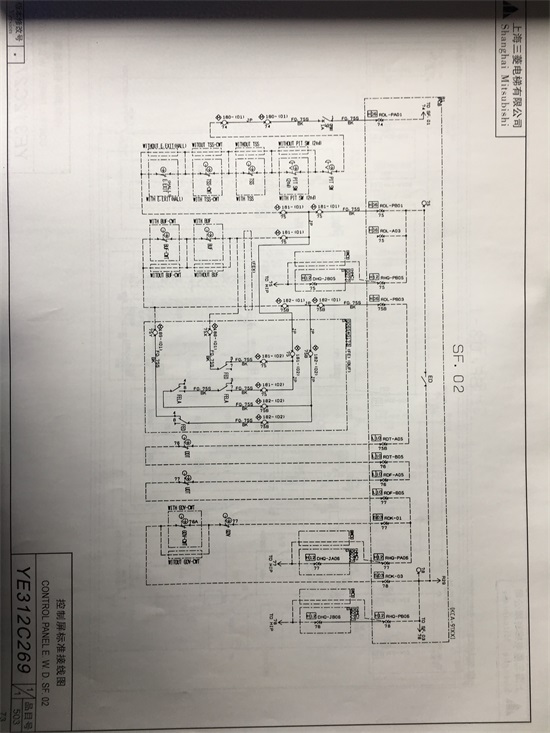

井道回路：

74-RDL插件PA01号线-底坑急停PIT SW-底坑第二急停PIT SW-轿厢涨紧轮开关TSS-对重涨紧轮开关TSS-CWT-井道安全门开关E.EXIT-RDL插件PB01号线-75-轿厢缓冲器BUF-对重缓冲器BUF-CWT-RDL插件PB03号线-75B-RDT插件A05号线-下极限开关DOT-RDT插件B05号线-76-RDF插件A05号线-上极限开关UOT-RDF插件B05号线-77

机房回路：

77-RDK插件01号线-轿厢限速器开关GOV-对重限速器开关GOV-CWT-RDK插件03号线-78

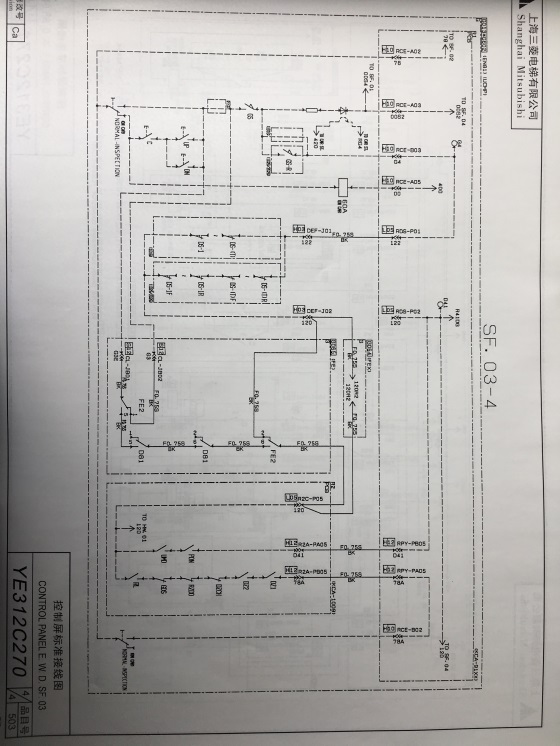

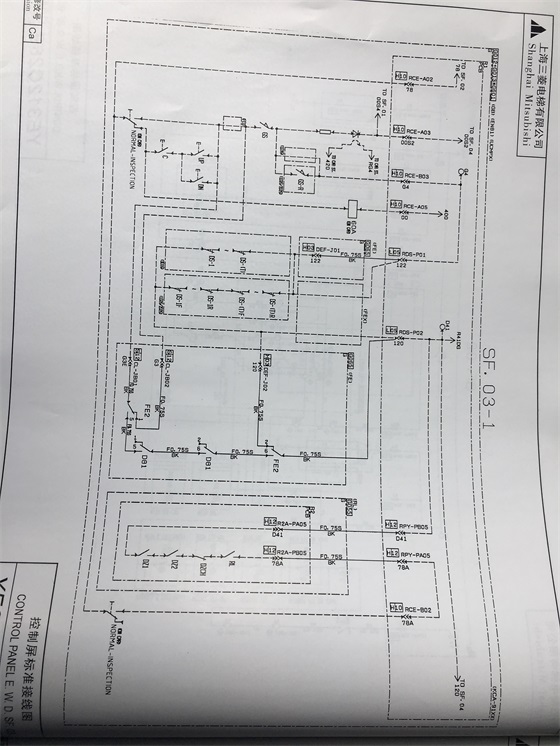

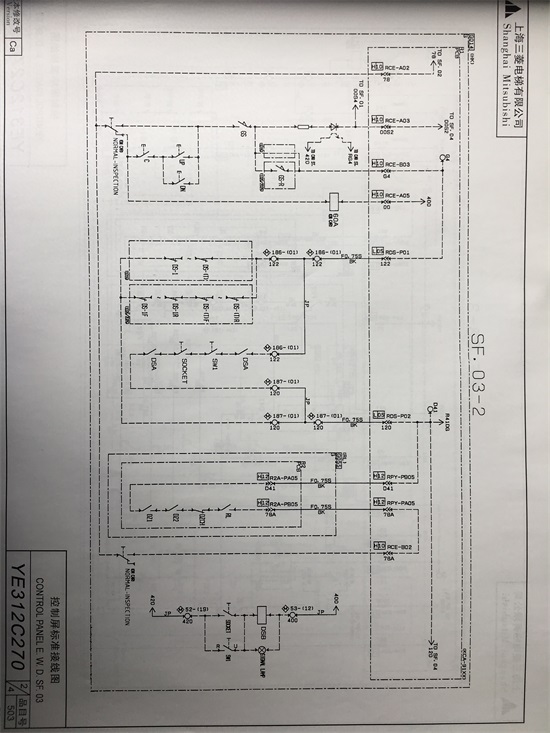

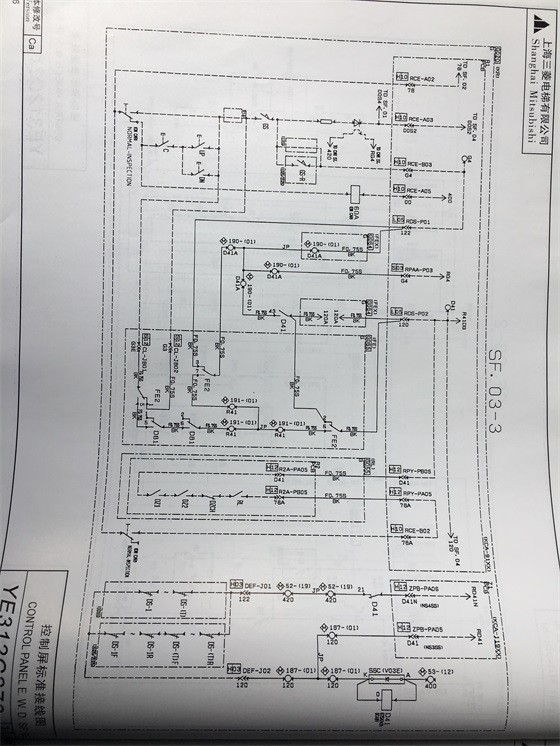

门锁回路：

78-RCE插件A03号线-轿门锁GS-RCE插件B03号线-G4-122-RDS插件P01号线-厅门锁DS-RDS插件P02号线-120-D41（原创：28953130）
