很多小伙伴不明白溢流阀和顺序阀的区别，在有的原理图中两者的符号是相似的，甚至是一样的。如果不对这两种阀的结构和工作原理不清楚的话，是很让人挠头的！接下来小编就为大家分析一下两者的区别，让小伙伴们在使用这两种阀及分析原理图中不会走弯路。

溢流阀

溢流阀（pressure relief valve）是几乎所有液压系统都有的，在系统的地位是十分重要的。

功能与应用

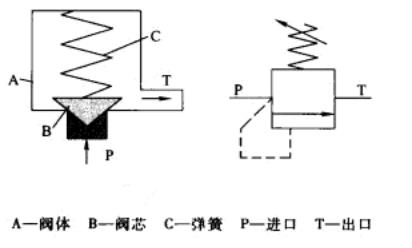

如图1所示，溢流阀有阀体A、阀芯B和弹簧C等基本部件组成。溢流阀至少有一个进口P和一个出口T。溢流阀的溢流只是一个表象。本质是限压：通过溢流限压。

图一

负载决定压力，溢流阀只是限制压力，溢流阀本身不能产生压力。各种类型的溢流阀的基本共同点就是：

1）当进口的压力达到设定值后，溢流会开启溢流。

2）弹簧腔一般都与出口相连，背压等于出口压力。因此，除了个别带卸荷的类型外，出口压力都1:1的直接增高开启压力。若希望不收出口压力影响，则应考虑用顺序阀（接下来介绍）。

溢流阀的基本功能如下：

（1）作安全阀用，用来限制系统最高压力，起到以下作用。

1）避免系统、元件及管道损坏

2）避免原动机如电动机负载过大而停车（图二）

图二

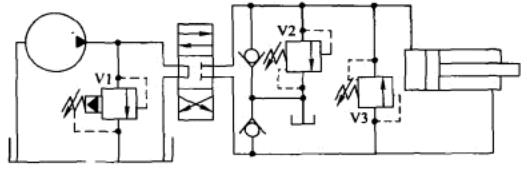

3）避免液压缸或液压马达产生过大的力矩，从而损坏相连接的部件（图三）

图三

在这几种情况下，溢流阀是常闭的（正常不开启，起作用的时候才开启）

(2）作控制阀用，它把全部系统或部分压力保持在一个特定的水平或范围

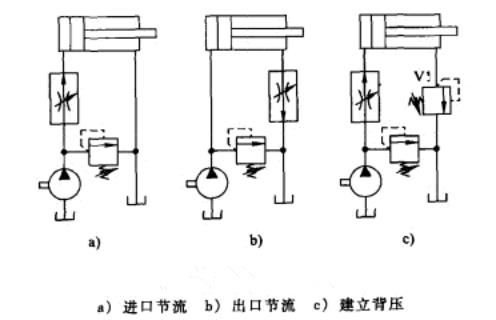

1）为进出口节流调速回路溢出多余的流量（图四中a、b），此时可称为定压阀。

2）在回油路上造成背压，以提高运动稳定性，此时常被称为背压阀（图四中的c）

3）在双泵回路或蓄能器回路中卸荷，此时常被称为卸荷阀

图四

工作在这些工况，溢流阀是常开的（正常使用中溢流阀就打开的）。

后续请看下篇
