​1、眼镜架的分类及选择

1、眼镜架的分类及选择

一、镜架部件与类型

•镜圈（镜框）：以沟槽及螺丝固定镜片

•鼻梁：连接左右镜圈或直接与镜片固定连接

•鼻托：接触鼻部的衬垫(托叶、托叶梗和托叶箱)

•桩头：镜圈与铰链的连接处

•镜脚：将眼镜挂在耳上

•辅助结构：脚套、铰链、锁紧块、螺丝、撑片等

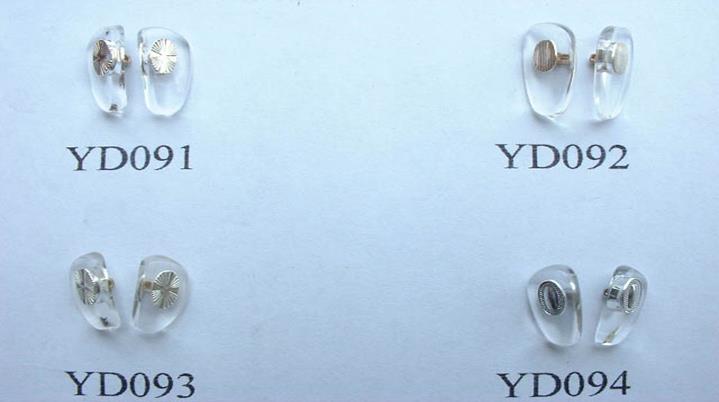

托叶

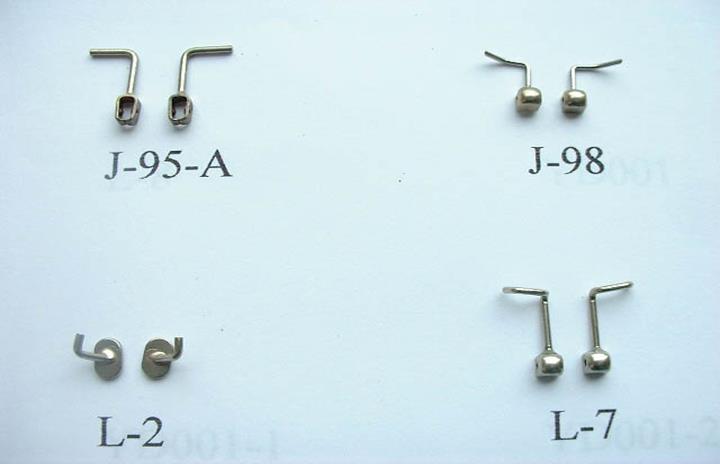

托叶梗和托叶箱

二、 眼镜架规格尺度

•由镜圈、鼻梁和镜腿三部分组成

•各部分的规格分为单数和双数两种

•镜圈尺寸单数为33~59mm 双数为34~60mm

•鼻梁尺寸单数为13~21mm，双数为14~22mm

•镜腿尺寸单数为125~155mm　双数为126~156mm

三、规格尺寸的表示方法

（一）方框法

•在镜圈内缘或镜片外缘的水平和垂直方向分别做切线，由切线所围成的方框，称为方框法。

•镜圈尺寸(L) 外切矩形的长度

•镜圈高度(h)外切矩形的高度

•鼻梁尺寸(c)两外切矩形之间的距离

•镜架几何中心距离(m)

•镜圈几何中心点(M)

•用　 表示方法

•例：56　 14-140

56代表镜圈尺寸，14代表鼻梁尺寸，

140代表镜腿长度，单位：mm

•大部分镜架都采用方框法

•标记在镜腿内缘

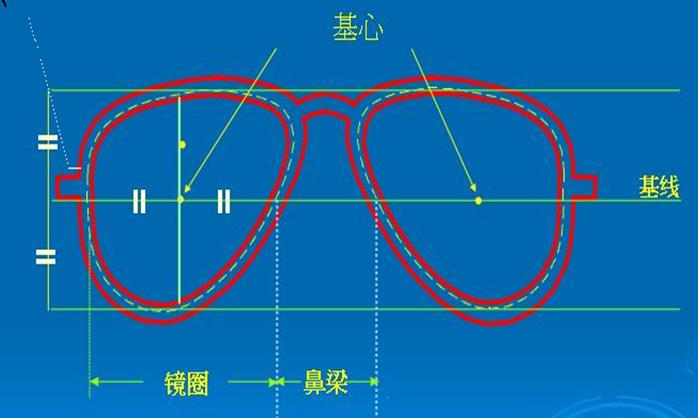

（二）基准线法

•在镜圈内缘或镜片外缘的最高点和最低点做水平切线及平分线，其平分线为基准线；镜圈内缘鼻侧与颞侧间基准线的长度为镜圈的尺寸，左右镜圈鼻侧内缘间的基准线距离为鼻梁尺寸。

•镜圈中心距离：左右镜圈内缘鼻侧与颞侧间基准线的长度的中点（基点）间的距离。

•一般高档的眼镜多采用基准线法

•标记在镜腿内缘

•用－表示基准线法

•例：54-16-135

四、其他镜架尺寸的测量

1、外张角——镜腿张开至极限位置时与两铰链轴线连接线之间的夹角。约为80°～95°。

2、颞距——两镜腿内侧距镜片背面25mm处的距离。

3、前倾角——镜片平面与垂线的夹角，一般为8°～15°。

4、身腿倾斜角——镜腿与镜片平面的法线的夹角，也称接头角。

5、镜眼距——镜片的后顶点与角膜前顶点间的距离。

•d=12mm

6、镜面角——左右镜片平面所夹的角。为170°~180°

7、镜腿弯点长——镜腿铰链中心到耳上点（耳朵与头连接的最高点）的距离。

•垂长——耳上点至镜腿尾端的距离。

•垂俯角——侧面视，垂长部与镜腿延长线之间的夹角。

•垂内角——后面视，垂长部与通过镜腿的垂面之间的夹角。

8、鼻托的前角、斜角、顶角

•前角——正视时，鼻托长轴与垂线的夹角，一般为20°~35°。

•斜角（水平角）——俯视时，鼻托平面与镜圈平面法线的夹角。一般为25°~35°

•顶角——侧视时，鼻托长轴与镜圈背平面的夹角，一般为10°~15°。

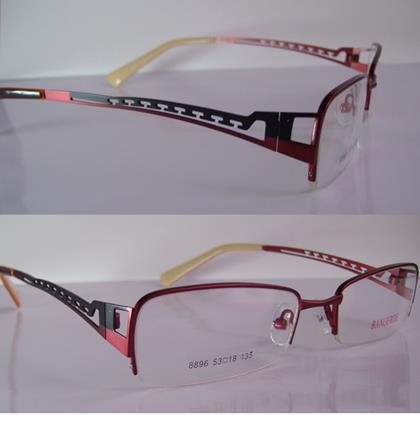

五、眼镜架分类

•根据款式分类：

全框眼镜架、半框眼镜架和无框眼镜架

•根据材料分类：

金属眼镜架、塑料眼镜架和混合架

六、眼镜架材料的特点

（一）金属眼镜架

（二）塑料眼镜架

（三）天然材料镜架

（四）混合镜架

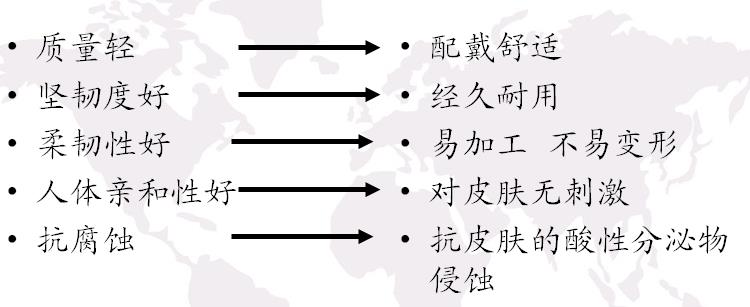

镜架材料的要求

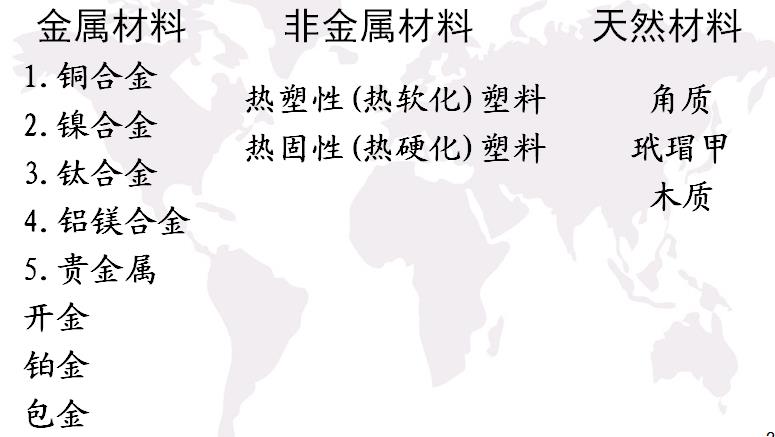

镜架材料的分类

金属材料的发展历程:

铜合金---镍合金---铝镁合金---钛及钛合金---金及金合金

1、各种铜合金的比较

铜合金种类

性能

特点

用途

锌白铜 (铜镍锌合金)

耐酸性，弹性好，

成本低，易加工

低档镜架，镜腿、鼻梁

黄铜 (锌铜合金)

延展性好

呈黄色，易加工， 易变色

低档镜架，铰链、托叶

铜镍锌锡合金

弹性、电镀性好

易变色

鼻梁,镜腿

青铜

（铜锡合金）

弹性、耐磨性、抗腐蚀性好

加工困难，对酸类物质抗腐蚀性差

弹簧,镜圈

2、各种镍合金的比较

镍合金种类 

性能

特点

用途

蒙耐尔合金

（镍铜合金） 

密度8.9，不含铬

强度、弹性、耐腐蚀和焊接抗拉性均很好

中档镜架、

镜圈

高镍合金（镍铬）

密度8.67，

比蒙耐尔合金更好

高档镜架

不锈钢

（镍铬合金）

弹性、耐腐蚀性很好

强度差，焊接加工困难

镜腿 、螺丝

3、钛及钛合金

•重量轻

•密度为4.54

•银白色

•强度高

•耐腐蚀性

•可塑性强

钛的表示符号

•Titan：希腊大力士

•Titan-P、Ti-p、Pure Titaniun表示除鼻支架、铰链和螺丝外，其他部分由纯钛制作。

•Titan-C、Ti-c表示除鼻支架、铰链和螺丝外，其他部分由钛合金制作。

•Temple-Titan-P或T-Ti-P

•Front-Titan-C或F-Ti-C

•Temple-Titan-C或T-Ti-C

钛材料的类型

1、纯钛：Ti-P，T-P,TITAN-P…

2、钛合金－制造眼镜的主要是β钛（钛合金有α型和β型）

•成分：纯钛、白金、铝及约25%其他金属（钒铬等）

•特征：弹性强、重量轻，极强耐侵蚀性能。因不含镍，所以不会引起过敏。

3、记忆钛金（memory metal）：又称为NT合金。镍及钛混合制成的合金，经加热处理后表现出以下性能：

•超轻：比一般钛合金轻约25%

•超弹性：当用力弯曲或拉紧后放松，形状记忆合金便会变回原状（95%）

4、铝镁合金

•轻、耐腐蚀性好，强度差，熔点低，焊接性能差

•多用压铸法制造镜架，如同塑胶之射出成型，故多为一体成型之柄，无焊接处

•其缺点为框较粗（太细则易断）

5、贵金属

•贵金属指金、银、铂金等

•黄金使用的三种类型：开金、包金和镀金

1、开金是纯金和其他金属元素合制合金。

•纯金太软，制成眼镜架易变形。一般使用18K金来制造。

2、包金镜架（Gold filled）在材料学上称之覆面合金，即内、外材质可明辨出是何种金属，不同于一般合金，在眼镜架而言，内部多为白铜或蒙耐尔合金，而外层则为K金。

3、镀金镜架（Gold plating）普通材料外镀金，厚度在0.5～3.5微米。金黄色、延展性好、不易褪色。

6、开(K)金

•指金合金中纯金对其它金属的比例。

•开(K)是黄金的成色单位，24K为100％的纯金，18K金成色指其中含18份的纯金，而6份为其它金属，其含金量即为75%（18/24)

包金

•又称碾金、加金、滚金，是在基体金属外包一层K金，厚约10~50um。

•特点：具有金的性质，造价低廉。

•多用于高档镜架。

•包架金的基体材料一般使用白铜、黄铜、镍和金合金等，常用的包金架主要有K18、K14、K12和K10等。

包金眼镜架的表示方法：

•金含量重量比在1/20以上，用GF表示

•在1/20以下时，用RGP表示

例如：

①1/10 12K GF：1/10表示含金量1/10×12/24=1/20；12K表示12K的合金；GF表示包金符号。

②1/10 10K RGP：1/10表示含金量1/10×10/24=1/24；10K表示10K的合金；RGP表示1/20以下时的包金符号。

二、非金属材料

•热塑性(热软化)塑料

即可反复加热、再成形，镜架用此类材料易于对镜框及镜脚进行整形

•热固性(热硬化)塑料

一旦成形便不能再重塑，故常与热塑性塑料混合使用

非金属材料的比较

材料名称

优点

缺点

醋酸纤维（热塑性）

透明性好，易着色易加工，不会老化，不易燃烧

易受侵蚀，机械强度(与赛璐珞相比)稍差。

丙烯树脂(亚克力) : 热固性

高稳定、不易老化、不易变形、抗腐蚀强

质硬而脆

软化点高

环氧树脂(双性材料)

质轻、染色性能较佳、不易弯曲变形

成形后伸、缩幅度小对镜片尺寸要求较高

尼龙（热塑性）

强度大不易破裂

板材架

•不易燃烧

•比重小，1.28~ 1.32

•几乎不受紫外线的照射而变色

•硬度较大光泽度好、耐用，不易烘烤加工，温度应在115-130度，过高会发泡。

•款式比较美观，配戴后不易变形。

注塑架

•节省原材料，可大量生产，所以成本较低，价格较板材架便宜

•但牢固度不及板材架

•板框不褪色，较不易断裂；注塑框造型变化大，较有立体感

环氧树脂－光学塑胶

•热固性材料的稳定，热塑性材料的可塑性

•量减轻30%，并提高舒适感。不需要金属芯来增加强度

•用“真空特殊成型”制造镜架，镜架更有立体感

•颜色多彩：基本色有七千余种，工艺不同会在色调与光泽上形成差异，再配合复色、镶嵌颜料等方法，颜色更丰富

•耐热，不变形

•可永久保持调整时的最佳状况。长期使用，也不会产生变型、歪斜、松驰等现象。

三、天然材料

玳瑁

1.是一种海龟科动物

2.产于热带、亚热带沿海地区

3.用做镜架材料的是它背面的角质板，表面光滑，具有褐色和淡黄色相间的花纹

•颜色丰富，有琥珀、金黄、亚黄、灰暗、中斑、中红、深斑和乌云八种,玳瑁甲的品质一般以颜色而论

•独特的光泽，质轻、耐用

•易加工抛光、可热塑(加热加压时可结合，故可修复)、冷时极脆，易变形

•对皮肤无刺激

•加工时要求的技术性较高

•由于玳瑁产量较少,价格昂贵

玳瑁框的调整步骤

•将水煮沸至一百度

•将玳瑁框须调整部位浸入水中加温使其软化，时间依玳瑁之厚度而定

•取出调整时，快调慢折，一小段一小段调整可避免产生折断之现象

•玳瑁冷却的时间很快，如转硬时则需从头开始反覆的处理

•玳瑁框配好之后最好能浸一个晚上的冷水，使其色泽更加鲜亮

•玳瑁框的保养即是浸水，切记勿用超音波清洗，因其震动频率会使镜架与金属物磨擦而产生刮伤，继而丧失其价值感。

对于制造镜架材料的要求

1）弹韧性好（戴得舒服、不易断）

2）硬度高（不变形）

3）遇热（约70-100℃）能伸缩（ 好装镜片）

4）对染色、着色亲和力好（加工染色易，且不易掉色）

5）耐热（防高温）

6）耐蚀性好（不会被汗酸或油脂等腐蚀）

7）不刺激皮肤
