关于电缆分支箱详细介绍，电气人值得收藏！

关注头条号：电气桐小二 一起学习电气知识

什么是电缆分接箱

电缆分接箱是电力配电系统一种常用的电气设备，简单的说就是电缆分线箱，是把一个电缆分接成一根或多根电缆的接线箱。

电缆分支箱分类

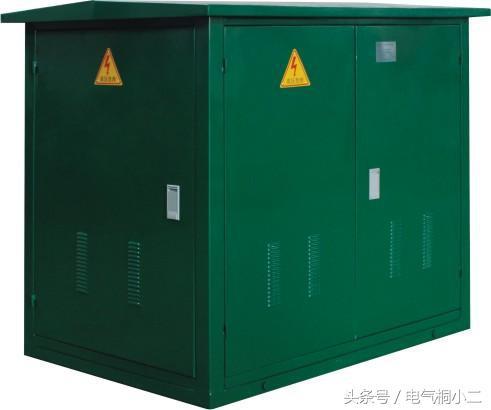

欧式电缆分支箱。式电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备。它的主要特点是双向开门，利用绝缘穿墙套管作为连接母排，具有长度小，电缆排列清楚，三芯电缆不需大跨度交叉等显著优点。一般采用额定电流630A螺栓固定连接式电缆接头，对各种不同的用户要求均能提供令人满意的技术方案。

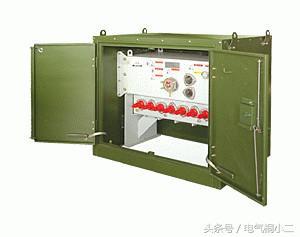

美式电缆分支箱。式电缆分支箱是一种母排式横向排列的电缆分支设备，广泛应用于电缆配网系统中的电缆化工程设备。它以单向开门，横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照载流量分类，一般可以分为630A主回路和200A分支回路两种。其连接组合方式简单、方便、灵活，可大大节约设备和电缆投资，提高供电可靠性，适用于商业中心、工业园区及城市密集区，是目前城市电网改造的理想产品。

开关型电缆分支箱。开关型电缆分支箱以其全绝缘、全密封、耐腐蚀、免维护、安全可靠、体积小，结构紧凑，安装简单方便、灵活等特点，在电力系统中得到广泛应用。开关采用意大利进口的带可视断口的TPS系列产品，开关采灭弧特性先进的SF6气体作为绝缘和灭弧介质，其良好的绝缘性质、极短的燃弧时间，可视的断口视窗，耐腐蚀的不锈钢外壳，使电缆分支箱的性能得到了极佳的展示，充分地满足了电力用户对配网自动化设备的全绝缘、全密封、高可靠性、无油化、多组合、免维护、模块化、耐腐蚀等的需求。

电缆分支箱的作用

1、在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。

2、在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000m以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。
